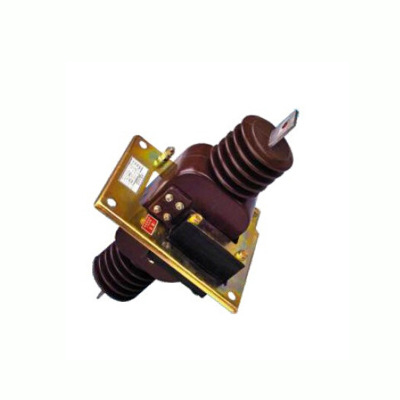

技術參數
1、額定絕緣水平：40.5/95/185 kV；
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
|
額定一次電流(A) |
準確級組合 |
額定二次輸出(VA) |
額定短時熱電流 （Ith）(kA) |
額定動穩定電流(Idyn) (kA) |
||||||
|
0.2S |
0.2 |
0.5S |
0.5 |
10P10 |
10P15 |
10P20 |
||||
|
20 |
0.2S/10P15 |
15 |
20 |
30 |
50 |
20 |
50 |
30 |
5.6 |
14 |
|
30、40 |
7 |
17.5 |
||||||||
|
50 |
7 |
17.5 |
||||||||
|
75 |
14 |
35 |
||||||||
|
100 |
||||||||||
|
150 |
25 |
63 |
||||||||
|
200 |
||||||||||
|
300 |
40 |
100 |
||||||||
|
400 |
||||||||||
|
500、600 |
45 |
100 |
||||||||
|
750～1250 |
330 |
30 |
||||||||
|
63 |
130 |
|||||||||
|
1500、2000 |
60 |
|||||||||
常見故障
電流互感器的常見故障往往與制造缺陷有關，具體如下：
1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。
上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。
3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。
4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。
5) 一次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。
